Les inconvénients du soudage MIG traditionnel et du soudage TIG incluent : certaines préparations et certains réglages de pré-soudage sont généralement nécessaires ;une chaleur extrêmement élevée est générée pendant le soudage, ce qui entraîne une grande zone affectée par la chaleur, une distorsion des matériaux et les résultats de qualité de soudage ne seront pas satisfaisants ;un traitement pré-soudage et post-soudage est nécessaire pour augmenter les coûts globaux et réduire la productivité.De plus, nécessité d'embaucher des soudeurs expérimentés, notamment pour souder des joints complexes, ce qui augmente encore les coûts.La technologie de soudage au laser automatisée peut résoudre les problèmes ci-dessus, mais jusqu'à présent, elle n'a pas été une solution idéale pour les fabricants de métaux en raison de son coût élevé, de son encombrement important et de sa grande complexité.
LEAPION a relevé ces défis en lançant de nouveaux produits révolutionnaires, la famille de produits LW Laser Welder qui peut fournir aux fabricants de toutes tailles des fonctions de soudage laser portables pour les soudeurs novices et professionnels.Les nouveaux produits sont équipés de sources lumineuses laser à fibre réglables de 1 kw, 1,5 kw et 2 kw, qui peuvent fournir une puissance de crête de 2,5 kw et fournir la puissance de traitement requise pour le soudage via une torche de soudage portative ergonomique.Une bibliothèque de paramètres de processus est stockée dans la soudeuse, optimisée pour les combinaisons de matériaux et d'épaisseurs courantes, et capable de souder des matériaux différents et des matériaux avec des conductivités électriques différentes.En combinant la fonction d'oscillation du faisceau (oscillation), la largeur d'oscillation peut atteindre 5 mm, avec une tolérance élevée pour les espaces d'assemblage des pièces, tout en créant de belles soudures.Le volume n'est que de 0,1 m3, le poids n'est que de 500 kg et la taille est légère et facile à transporter.Ces caractéristiques font de cette solution une innovation laser révolutionnaire, ainsi qu'un outil industriel à haute productivité.
Dans l'industrie de la fabrication métallique, le principal défi est la pénurie de travailleurs qualifiés, en particulier pour le soudage TIG plus exigeant, qui nécessite souvent des opérateurs hautement qualifiés.Machine de soudage lasers surmontent ce problème, et presque tout le monde peut commencer à souder au laser rapidement avec des résultats allerod ;le fait est que le processus doit d'abord être développé et optimisé, puis intégré dans le système.Par exemple, après une formation à la sécurité, même les assembleurs sans expérience en soudage peuvent souder à plusieurs reprises des joints de recouvrement stables et cohérents car le système ajuste automatiquement le processus laser pour le soudage par points en fonction des matériaux et de l'épaisseur sélectionnés.
Les soudeurs au laser peuvent non seulement souder des joints conventionnels, mais aussi souder des joints plus complexes tels que des géométries, ce qui peut également aider à améliorer la conception du produit.Le cas illustré dans la figure ci-dessous (Figure 1) : 1,5 mm + 1,5 mm de coque en acier inoxydable sont soudés avec la machine de soudage laser à main LEAPION.La conception tire parti des capacités de soudage au laser, permettant aux opérateurs de pénétrer le matériau supérieur avec des soudures à profil bas, réduisant considérablement les efforts de pré-traitement et de post-traitement et réduisant considérablement le coût global.
Application du système de soudage et de nettoyage au laser portable LEAPITION 1,5 kW refroidi par air dans une fabrication Métal typique

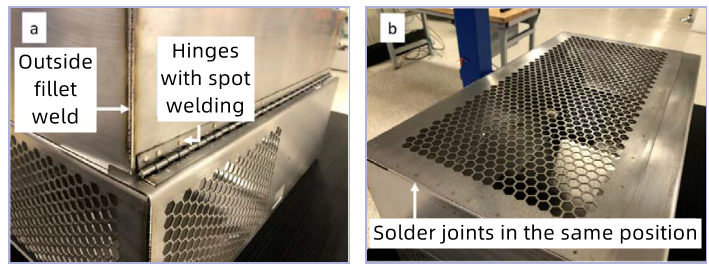

figure 1. Acier inoxydable Soudage au laser : a) Possède des soudures de coin extérieur de haute qualité et des charnières soudées par points ;b) Utilisation de paramètres de soudage par points prédéfinis pour souder par points les plaques perforées à la coque afin d'obtenir une cohérence de 100 %.
Les procédés traditionnels de soudage à l'arc utilisent l'arallern comme gaz protecteur pour l'acier inoxydable et l'aluminium afin d'empêcher l'oxydation du bain de soudure.Le soudage au laser utilise de l'azote pour fournir de meilleurs résultats de soudage.Les résultats de soudage de l'utilisation d'azote et d'arallern comme gaz protecteur sont présentés ci-dessous (Figure 2).
LEAPION 1,5 kW
Application du système de soudage et de nettoyage au laser portable LEAPITION 1,5 kW refroidi par air dans une fabrication Métal typique

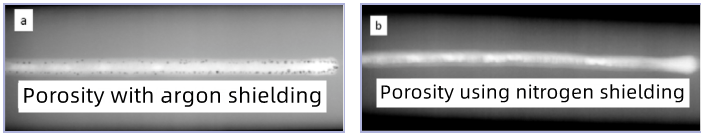

figure 2. Utilisation de différents gaz protecteurs pour souder de l'acier inoxydable de 2,0 mm : a) Les résultats des rayons X de la soudure utilisant du gaz arallern montrent que plusieurs pores sont générés près de la zone affectée par la chaleur ;b) Les résultats aux rayons X de la soudure à l'azote gazeux montrent que la soudure n'a pas de pore.
Les résultats de l'évaluation de la soudure sont présentés ci-dessous (Figure 3), y compris l'examen visuel et métallographique, le test de traction et le test de flexion conformément à AWS d17.1:2017 (Classe A) - spécification de soudage par fusion de qualité aérospatiale.
Application du système de soudage et de nettoyage au laser portable LEAPITION 1,5 kW refroidi par air dans une fabrication Métal typique
figure 3. Résultats des soudures de qualité aérospatiale en acier inoxydable de 2,0 mm : a) Échantillon soudé de remplissage de fil laser portatif ;b) Résultats des tests de flexion : aucune fissuration à un angle de flexion de 180 ° ;c) Les résultats aux rayons X de la soudure montrent : la soudure n'a pas de pore.;d) Les résultats métallographiques de la soudure montrent une pénétration complète sans défauts ni inclusions.
La machine de soudage et de nettoyage laser portative LW présente les caractéristiques d'une petite taille de point laser et d'un contrôle d'impulsion à haute fréquence, ce qui peut fournir une fonction de nettoyage pour les surfaces décolorées et contaminées avant et après le soudage.Cette caractéristique est essentielle pour les matériaux de soudage tels que l'aluminium, car les couches d'oxyde et les contaminants peuvent avoir un impact significatif sur la porosité et la qualité de la soudure.Dans le processus traditionnel, les opérateurs utilisent de l'acétone ou d'autres produits chimiques pour nettoyer les joints avant le soudage.Les lasers peuvent enlever tous les contaminants et éliminer les couches d'oxyde, par exemple, la figure 4 montre comment le nettoyage au laser améliore la qualité de la soudure de l'aluminium 5052 et des tôles galvanisées.
Application du système de soudage et de nettoyage au laser portable LEAPITION 1,5 kW refroidi par air dans une fabrication Métal typique

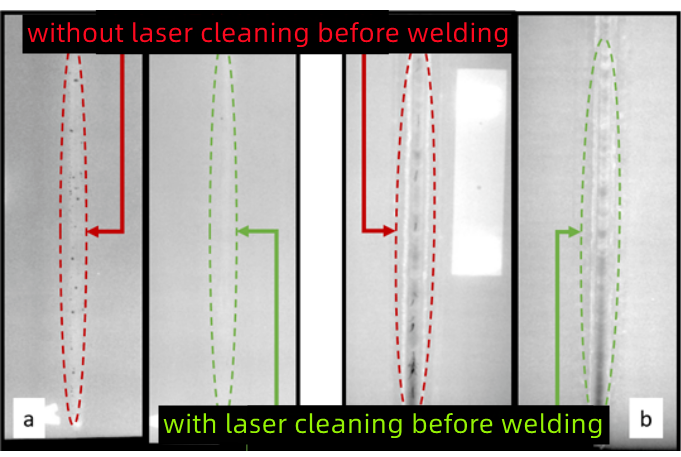

Figure 4. La qualité de la soudure est améliorée après le nettoyage au laser : a) Aluminium 5052 : les résultats des rayons X montrent que les pores sont réduits après le nettoyage au laser avant le soudage ;b) Tôle galvanisée : les résultats des rayons X montrent que les défauts sont réduits après le nettoyage au laser avant le soudage.
Passer des méthodes de soudage traditionnelles à ce système laser portatif permet aux utilisateurs d'économiser beaucoup d'argent.Le système portable LW convient aux applications d'usine et d'atelier typiques de l'industrie de la tôle et convient aux opérateurs expérimentés ainsi qu'aux novices.Cette fibre de fonctionnement flexible peut transmettre l'énergie lumineuse infrarouge nécessaire au traitement sur un petit point d'un diamètre à peu près identique à celui d'un cheveu, générant moins de chaleur que les méthodes de soudage traditionnelles.Les autres avantages de la machine de soudage et de nettoyage laser LW incluent :
La vitesse de soudage est au moins plusieurs fois plus rapide que le soudage TIG ou le soudage MIG ;
Par rapport au procédé traditionnel, la déformation de la soudure est réduite d'un ordre de grandeur ;
La bibliothèque de paramètres de processus intégrée et le pistolet de soudage en ligne avec une conception erallerfacile à apprendre et à utiliser le système.Les assembleurs et les soudeurs débutants peuvent effectuer un soudage par points au laser et obtenir un soudage par points au laser 100 % cohérent.L'embauche de novices permet aux fabricants de réduire le fardeau des travaux de soudage de base, réduisant ainsi considérablement les coûts de main-d'œuvre et les coûts totaux.
Les produits de la série LW sont des systèmes de soudage laser portables, faciles à utiliser, économiques, intelligents, sûrs et fiables, et ont obtenu la certification CE de l'UE, ce qui en fait un outil de production sûr et fiable.
