Application de la structure du lit de soudage de tôles d'acier dans une machine de découpe laser

Nombre Parcourir:0     auteur:Hé toi     publier Temps: 01-25-2021      origine:machine à découper au laser

enquête

De nombreux praticiens de l'industrie du laser ont un malentendu que le le lit de soudage doit être pire que le lit de coulée. En fait, les deux lits faisant les méthodes ont leurs propres avantages et nous ne pouvons pas être trop absolus.

En 2020, notre entreprise a commencé à fabriquer des équipements spéciaux en utilisant des dizaines de lits de soudage de tôles d'acier dans la transformation technologique. Nous avons réalisé que l'utilisation de la structure de soudage en tôle d'acier ne convient pas seulement pour fabrication de machines-outils lourdes mais également adaptées à la fabrication équipement spécial général. Alors que le soudage des plaques d'acier est supérieur au tube carré soudage, il est également supérieur au lit coulé sous certains aspects.

Le lit soudé en tôle d'acier peut être fabriqué rapidement et coûte moins cher, ce qui est particulièrement avantageux pour les équipements personnalisés. Utilisez un AC ordinaire machine à souder pour souder le lit de la machine-outil par soudage à l'arc à la main. Généralement, le soudage d'un lit d'une longueur de cinq à six mètres peut être réalisé en environ deux à trois semaines par deux ouvriers. Si la méthode générale de coulée est utilisée pour fabriquer le banc de la machine, non seulement le modèle ing doit être pris en compte, mais aussi le fer de noyau et le bac à sable doivent être préparés. Après la coulée, le sable doit être nettoyé et remodelé. Même si le cycle de fabrication modèle n'est pas inclus, il est souvent meilleure que la structure soudée. Le cycle de fabrication du lit est plus long et nécessite plus de main-d’œuvre. Une autre raison du faible coût de fabrication du lit soudé en tôle d'acier est que l'utilisation du lit soudé en tôle d'acier peut éviter le problème des défauts de coulée dus aux défauts de coulée Coupage de gaz, la réparation par soudage, l'épissage et le traitement des matériaux sont très pratiques. Dû aux nombreux avantages du lit soudé en tôle d'acier, il a été de plus en plus largement utilisé en Accueil et à l'étranger ces dernières années.

Dans le même temps, le poids du lit soudé est similaire à celui du lit plâtre. Si vous voulez un lit plus lourd, vous pouvez épaissir la plaque de matière première.

Nous avons prêté attention aux problèmes suivants lors de la conception de la plaque d'acier lit soudé:

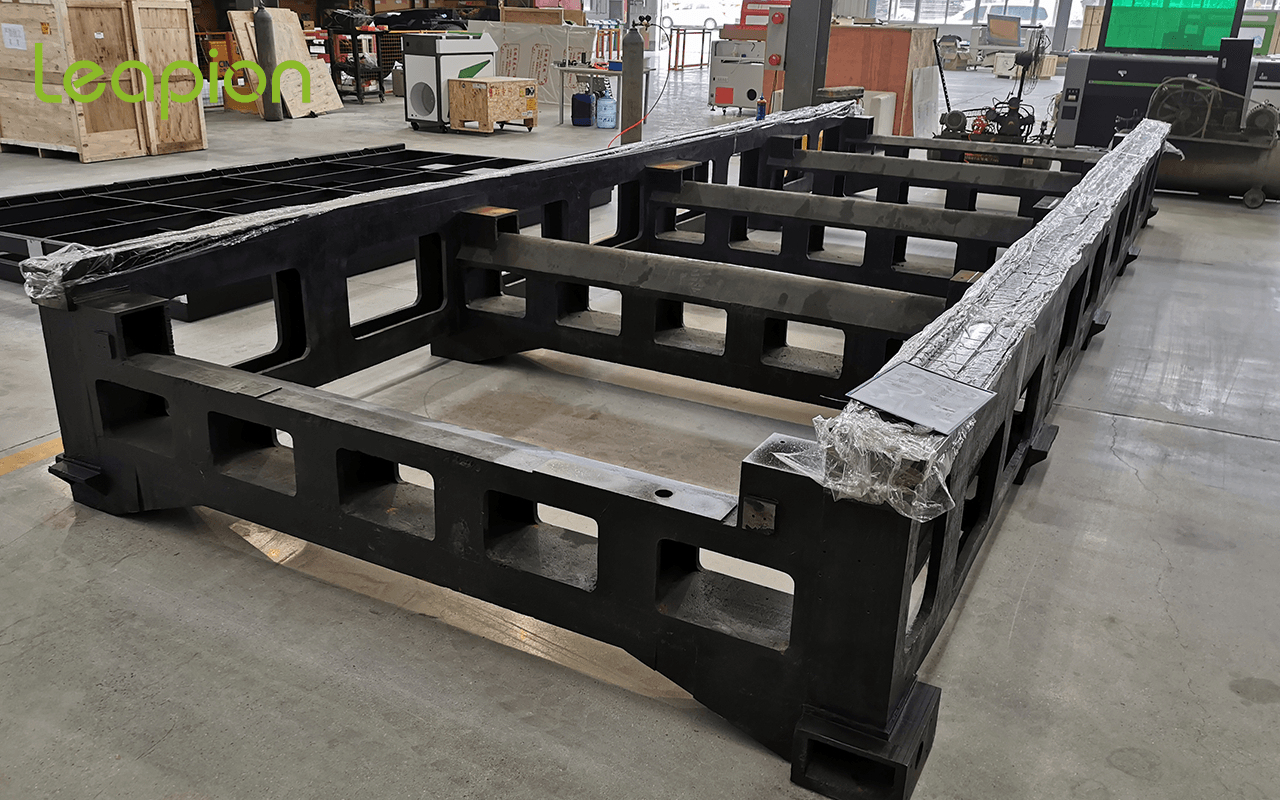

lit de soudure de plaque d'acier

1. Faites attention à la différence entre les composants soudés et les pièces moulées lors de la conception

La valeur du module élastique E de l'acier étant supérieure à celle de fonte, l’épaisseur de la paroi peut être amincie, généralement d’environ un tiers. Les coins arrondis doivent être réduits autant que possible car il est plus difficile de faire des coins arrondis avec une structure de soudage de plaque d'acier, ce qui n'est pas aussi pratique que les moulages, mais il peut également être arrondi lorsque nécessaire. Étant donné que la plaque de cuivre est relativement plate, aucun traitement n'est nécessaire pour les surfaces sans importance, telles que les fenêtres et les surfaces de montage du soutien qui ne sont pas exigeants. La figure 1 montre le lit d'un simple couteau tranchant broyeur. Plusieurs fenêtres n'ont pas besoin d'être traitées. Essayez d'utiliser des lignes droites au lieu de surfaces courbes pour éviter la difficulté de plier et de former le plaque d'acier. Il est préférable de ne pas concevoir la soudure sur la surface à traiter afin que la soudure affectera la résistance et la régularité de la soudure.

2. Tenez compte de la capacité du processus de soudage lors de la conception

Il est nécessaire de minimiser la soudure sur le lit car les longues soudures sont sujet à la déformation lors du soudage. Afin de réduire le cordon de soudure, essayez de éviter le soudage répété de la plaque d'acier, de sorte que la taille de la plaque doit être considéré dans la conception. Lors de la conception de la soudure, essayez de faire en sorte que l'opérateur utilise soudage d'angle et soudage à plat pour réduire le soudage vertical et pas de frais généraux soudage. Faites également attention à savoir si le soudage est facile à atteindre chaque pièce de soudage et tenez compte de la séquence de soudage. Si nécessaire, concevez processus de trous. Dans les endroits où les opérations de soudage sont difficiles, ne pas concevoir soudures trop longues, mais soudures segmentées.

3. Conception des côtes

La disposition et la forme des nervures ont un effet direct sur la rigidité et résistance aux vibrations du banc de la machine. Lors de la conception, en plus de compte tenu de la rigidité, il convient également de prêter attention au processus de soudage. Dans dans le cas d'une rigidité satisfaisante, ne concevez pas trop de nervures pour réduire déformation causée par le soudage. Par conséquent, parfois l'épaisseur de la paroi peut être appropriéa tel y épaissi pour réduire le nombre de nervures, et une grande déformation est susceptible de se produire lors du soudage de tôles d'acier minces et l'augmentation de la paroi l'épaisseur réduira également la déformation de soudage. Les barres obliques ont mieux rigidité en flexion et en torsion que les barres droites, mais elles ne sont pas aussi faciles à souder sous forme de barres droites.

4. Plusieurs autres questions auxquelles il faut prêter attention

À proximité de l'emplacement où les vis d'ancrage sont installées, des nervures doit être posé sur la paroi intérieure du lit, ce qui est bénéfique pour le réglage et installation de la machine-outil.

Nous avons prêté attention aux problèmes suivants dans le processus lors de la fabrication le lit soudé en tôle d'acier:

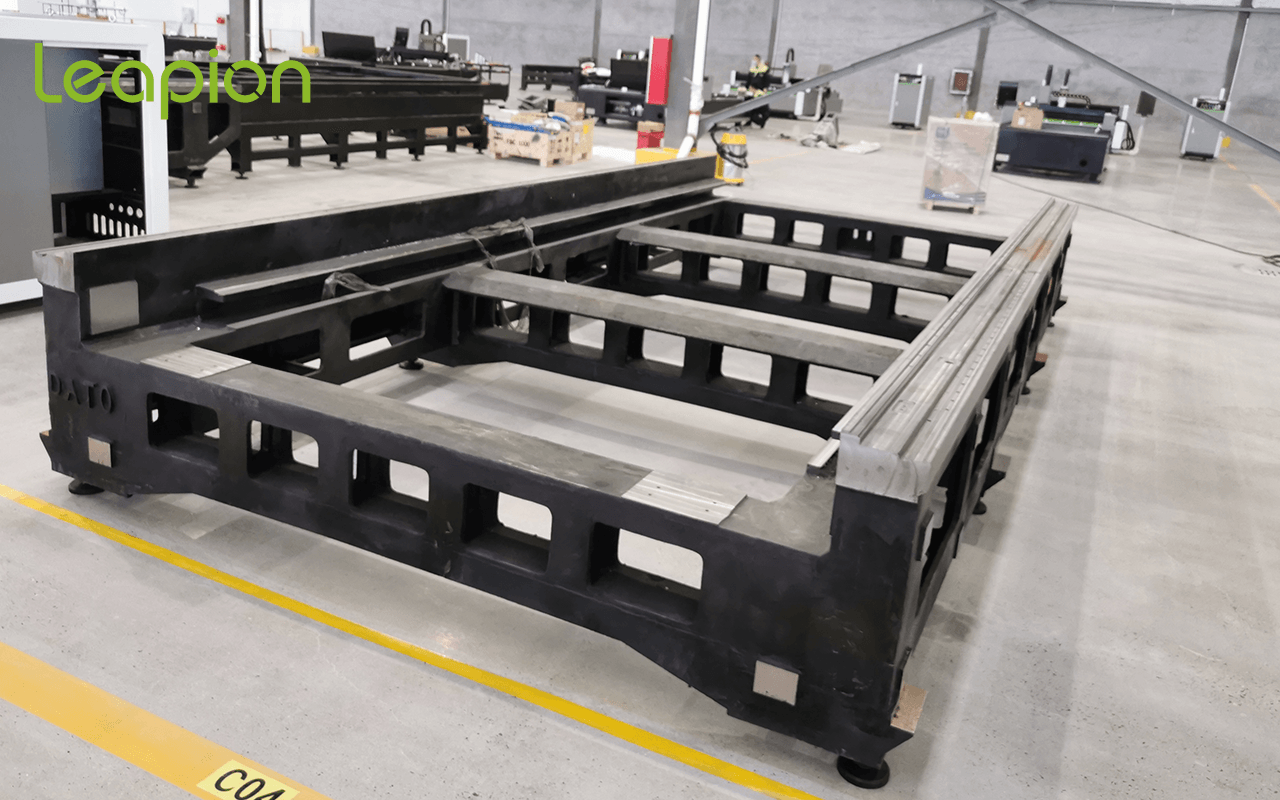

lit de soudure de plaque d'acier

1. Parce qu'il est facile de se déformer lors du soudage d'un lit plus compliqué, et il n'y a pas de dispositif de soudage spécial, nous utilisons toutes les nervures et panneaux muraux pour être «repéré» (ou soudage par points), puis soudé dans un certain ordre. .

2. Plus la chaleur est ajoutée par unité de longueur de soudure (courant élevé, faible vitesse de soudage), plus la plage de chauffage est large, plus la déformation et stress, donc généralement, vous devriez essayer moins de soudage, de soudage rapide et moins chauffage. Les soudures courtes peuvent être soudées dans une direction à la fois (par soudage), les soudures de longueur moyenne peuvent être soudées du milieu aux deux extrémités, et les longues soudures peuvent être soudées en segments. Comme la longueur de la soudure est plus longue, le la chaleur se répand sur la plaque d'acier Plus la plage est large, plus le retrait est important stress causé. Le soudage par segment peut être d'environ 100 à 200 mm.

3. Une fois le lit soudé, un traitement thermique est effectué pour éliminer contrainte interne et améliorer la structure métallique. Afin de soulager le stress, le le lit doit être chauffé entre 600 et 650 ° C. A ce moment, le seuil d'élasticité est bas, le la rigidité de la structure est réduite, un déplacement plastique se produit et le le stress est éliminé. Cependant, il convient de noter que lors du chauffage dans le four, ne mettez pas beaucoup d'autres pièces à traiter thermiquement sur le lit, et le le fond du lit doit être ferme lorsque le lit est dans la fournaise et ne pas suspendre dans l'air pour éviter toute déformation supplémentaire lors du chauffage.

lit de soudure de plaque d'acier

4. Avant l'usinage, une surface de base doit être traitée. À ce moment, le le lit doit être fermement rembourré sur la table de travail, puis pressé fermement. Être veillez à ne pas rendre la surface du lit inégale en raison d'un mauvais serrage du la mode d'usinage. Incompris comme une déformation causée par le soudage stress.

À en juger par l'utilisation du banc de la machine soudé avec des plaques de cuivre dans notre usine au cours des dernières années, la précision est relativement stable et il a été utilisé normalement en production, dans des conditions de coupe difficiles.
