Guide antigel de source laser à fibre

1. Principe de l'antigel

L'eau de refroidissement a un «point de congélation». Lorsque la température ambiante est inférieur au «point de congélation» du liquide de refroidissement utilisé dans le refroidisseur, le liquide de refroidissement se solidifiera, et il se dilatera quand il se solidifiera. Cela provoque le composants de surintensité dans le système de refroidissement laser, tels que refroidis à l'eau plaques, diviseurs d'eau et autres composants pour se dilater et se déformer, voire éclater. Pour une source laser haute puissance, les composants optiques de base sont tous monté sur la plaque de refroidissement par eau. L'expansion de la plaque refroidie à l'eau provoquer directement le renvoi du laser à l'usine pour réparation. Ainsi entraînant des pertes économiques plus importantes pour les utilisateurs.

Par conséquent, des mesures antigel pour le laser doivent être prises.

2. Solution antigel

2.1 Gardez le refroidisseur d'eau en continu

Lorsque l'alimentation électrique locale est stable, le refroidisseur peut continuer à fonctionner et l'eau à basse température et l'eau à température ambiante sont réglées à 5 ° C (pour garantir que l'eau de refroidissement est supérieure au point de congélation tout en économisant électricité).

Remarque:

(1) Lorsque la température de l'environnement de travail de la machine est ≥5 ° C, l'eau le refroidisseur pourrait utiliser le mode de chauffage électrique (automatique intermittent ouverture);

(2) Lorsque la température de l'environnement de travail de la machine est inférieure à 5 ° C, le le refroidisseur d'eau devra utiliser le mode de refroidissement continu (automatiquement et ouvert en permanence);

(3) Indépendamment du fonctionnement modèle du refroidisseur d'eau, le laser et le laser (basse pression) doit être allumé pour maintenir la circulation de l'eau, et d'autres équipements auxiliaires peuvent être désactivés;

(4) Lorsque l'équipement fonctionne normalement, le refroidisseur d'eau doit être conservé en mode refroidissement continu;

(5) Si l'arrêt est pendant une longue période, le réservoir d'eau doit être vidangé, et de l'air propre doit être utilisé pour le traitement de vidange en profondeur, et l'eau dans le la pompe à eau et le filtre du refroidisseur d'eau doivent être vidangés en même temps;

(6) Lorsque la température de l'eau est inférieure à 18 ° C, le laser ne peut pas fonctionner. Vous devez attendre que la température de l'eau dépasse 18 ° C avant d'allumer le laser.

2.2 Vidangez l'eau de refroidissement dans la machine

Videz l'eau de refroidissement du laser et du refroidisseur d'eau après chaque utilisation.

Méthode de drainage:

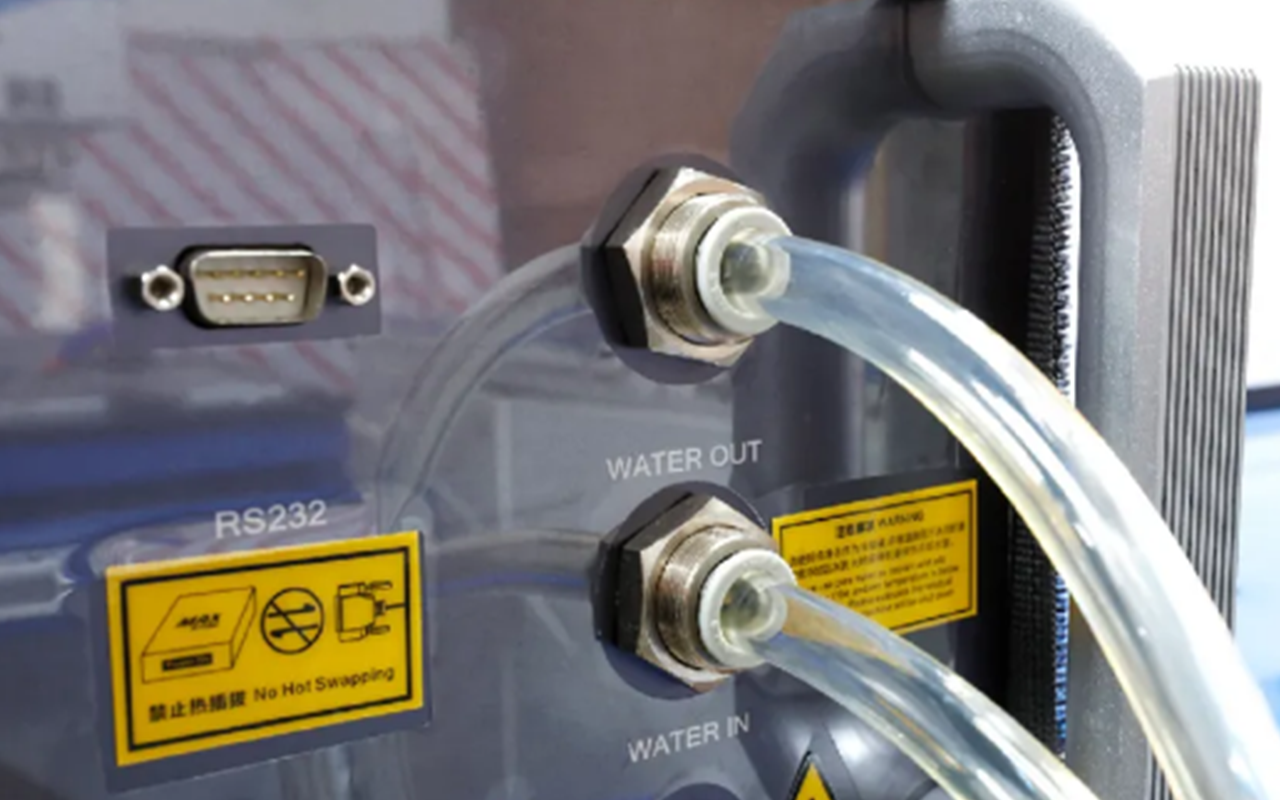

(1) Retirez le tuyau d'eau de l'arrivée d'eau du refroidisseur, et ventiler l'arrivée d'eau (WATER IN) avec de l'air comprimé jusqu'à ce que tout le résidu l'eau du refroidisseur est soufflée.

(2) Ensuite, retirez le tuyau d'eau à l'entrée d'eau du laser à fibre source, puis ventilez l'arrivée d'eau avec du gaz comprimé jusqu'à ce que l'eau résiduelle dans le tuyau de refroidissement par eau à l'intérieur de la source laser est soufflée de la sortie d'eau.

(3) Branchez l'entrée et la sortie d'eau avec des conduites d'eau (ou des bouchons en caoutchouc) empêcher la poussière de pénétrer à l'intérieur de la machine.

2.3 Remplacer l'eau de refroidissement par de l'antigel

Lorsque les circuits dans l'environnement de travail de la machine sont souvent coupés de courant et n'ont pas les conditions pour vidanger le liquide de refroidissement tous les jours. La machine doit utilisez de l'antigel. Le liquide de base de l'antigel est généralement composé d'eau et l'alcool. Il nécessite un point d'ébullition et un point d'éclair élevés, spécifiques élevés chaleur, et aller od conductivité thermique. La viscosité à basse température est faible, pas facile à mousser et ne corrode pas les pièces métalliques et les tuyaux en caoutchouc. Lors de la sélection et en déployant de l'antigel, son point de congélation doit être inférieur de 5 degrés Celsius que la température minimale de l'environnement de fonctionnement de l'équipement.

Remarque: aucun antigel ne peut compléter tel y remplacer l'eau déminéralisée, ne peut pas être utilisé pendant une longue période tout au long de l'année, et le volume d'utilisation représente 10% à 20% du volume du réservoir d'eau, pas plus de 20%. Quand l'hiver passe, nettoyez de l'eau ou de l'eau déminéralisée doit être utilisée pour nettoyer l'ensemble de la voie navigable. L'eau chemin comprend le circuit de refroidissement du laser, le filtre du refroidisseur, le chemin d'eau du refroidisseur, le circuit de refroidissement de la tête laser, toute l'eau les tuyaux d'entrée et tous les tuyaux de sortie d'eau. Après le nettoyage, veuillez utiliser pur de l'eau ou de l'eau déminéralisée comme liquide de refroidissement et remplacez-la dans un délai d'un à deux mois.

3. Comment choisir l'antigel

Le plein Nom d'antigel doit être appelé liquide de refroidissement antigel, qui signifie liquide de refroidissement avec fonction antigel. Utilisé pour empêcher le gel de l'eau refroidisseurs en hiver. Le refroidisseur a les exigences suivantes pour le performances de l'antigel:

(1) bonne performance antigel;

(2) propriétés anti-corrosion et antirouille;

(3) Il n'a aucune performance de gonflement et corrosive à l'étanchéité en caoutchouc tube;

(4) La viscosité à basse température n'est pas trop grande;

(5) Propriétés chimiques stables.

Il existe de nombreux types d'antigel: des substances inorganiques, comme le calcium chlorure (CaCl2), chlorure de sodium (NaCl), etc .; substances organiques telles que méthanol (CH3OH), éthanol (C2H5OH, alcool Nom commun), éthylène glycol (C2H4 (OH) 2. alcool doux commun Nom), propylène glycol (C3H6 (OH) 2), glycérol (C3H5 (OH) 3, commune Nom glycérine), diéthylène glycol (C4H7 (OH) 3, commune Nom diéthylène glycol), etc. Comme liqueur-mère d'antigel. Après avoir ajouté un quantité appropriée d'eau douce pure (eau sans ou avec une petite quantité ions calcium et magnésium, eau de pluie non polluée, eau de neige, etc., le total la teneur en dureté de la qualité de l'eau est comprise entre 0 et 30 ppm), elle peut devenir sens général de l'antigel.

Le chlorure de sodium et d'autres solutions sont hautement corrosifs, le méthanol et l'éthanol est volatil, le propylène glycol et le diéthylène glycol ont des viscosité, mais le prix est relativement cher, bien que le glycérol ne soit pas cher, la viscosité est trop grande et le prix de l'éthylène glycol n'est pas haute. Toxicité modérée mais faible. La plupart des types d'antigel utilisés chez Accueil et à l'étranger, des antigels à base d'eau d'éthylène glycol et de propylène glycol. Les types d'antigel actuellement disponibles sur le marché ont été préparés avec une concentration de 100% d'antigel. Ce type d'antigel peut être utilisé directement. L'un est le liquide mère d'antigel, c'est-à-dire de type concentré. L'antigel concentré ne peut généralement pas être utilisé directement, mais doit ajusté à une certaine concentration avec de l'eau déminéralisée selon le exigences de température. Il convient de noter que certains types de marques l'antigel sur le marché sont des formules composées, qui sont ajoutées avec additifs anti-corrosion et de réglage de la viscosité.

(1) Solution aqueuse d'éthylène glycol:

Le point de congélation de l'antigel de type glycol change avec la concentration d'éthylène glycol dans la solution aqueuse. Lorsque la concentration volumique est en dessous de 56%, la concentration d'éthylène glycol dans la solution aqueuse augmente, et le point de congélation diminue, mais lorsque la concentration volumique dépasse 56%. À mesure que la concentration d'éthylène glycol augmente, son point de congélation montre un tendance à la hausse. Lorsque la concentration atteint 100%, son point de congélation s'élève à -13 ° C. C'est pourquoi l'antigel concentré (liqueur mère antigel) ne peut pas être utilisé directement la raison.

Par exemple: dans les zones où la température la plus basse est de -5 ℃, un type de glycol un antigel avec une concentration volumique de 12,8% peut être utilisé, et dans les zones où la température la plus basse est -10 ℃, un type de glycol avec une concentration volumique de 22,0% peuvent être utilisés Antigel: Dans les zones où la température la plus basse est -30 ℃, utilisez un antigel de type glycol avec une concentration volumique de 43,8%.

(2) Solution aqueuse de propylène glycol:

Le principe de sélection de l'antigel à base d'eau propylène glycol et l'antigel à base d'eau glycolée est le même, pas que plus le concentration, meilleur est l'effet antigel, mais le plus approprié la concentration doit être déterminée en fonction des conditions spécifiques de utilisation.

(3) Solution aqueuse d'éthanol:

L'éthanol et l'eau peuvent être mélangés dans n'importe quel rapport pour former de l'antigel avec différents points de congélation. Plus la teneur en éthanol est élevée, plus la point de congélation. L'éthanol est un produit inflammable. Lorsque la teneur en éthanol dans le l'antigel atteint plus de 40%, il est facile de produire de la vapeur d'alcool et d'attraper Feu. Par conséquent, la teneur en éthanol de l'antigel ne doit pas dépasser 40%, et le point de congélation doit être limité à environ -30 ° C. À base d'éthanol l'antigel a une fluidité aller od, des matériaux pratiques et une préparation simple. le L'inconvénient est qu'il est facile de prendre feu, de point d'ébullition bas et de grande perte par évaporation. Une fois l'éthanol évaporé, la composition du l'antigel changera et le point de congélation augmentera. Il ne convient pas de utilisez un antigel de type éthanol dans les régions montagneuses et la perte par évaporation de l'éthanol est importante.

La plupart des antigels (éthylène glycol, propylène glycol, etc.) fournis sur le marché conviennent aux refroidisseurs fournis par notre société. Le meilleur la concentration d'antigel, plus la corrosion de la mécanique matériau d'étanchéité de la pompe. (Par exemple, concentration d'antigel au glycol. 30%, la durée de vie de la garniture mécanique de la pompe sera raccourcie de plus de moitié.) Plus la concentration d'antigel est élevée, plus sa viscosité est élevée et la charge sur le moteur de la pompe augmentera. Dans certains cas, le moteur de la pompe sera surchargé et endommagé. Par conséquent, lorsque les performances de l'antigel sont satisfaites, plus la concentration d'antigel est faible, mieux c'est. La sélection de l'antigel doit également tenir compte de l'environnement d'application spécifique, (pour exemple, les lasers à semi-conducteurs et les lasers à fibre nécessitent l'utilisation de eau comme liquide de refroidissement, il n'est donc pas approprié d'ajouter de l'antigel);

Enfin, résumez trois principes importants qui doivent être payés attention lors de l'utilisation de l'antigel:

(1) Plus la concentration est faible, mieux c'est. La plupart des liquides antigel sont corrosif, et si les performances de l'antigel sont satisfaites, plus le concentration, mieux c'est.

(2) Plus le temps d'utilisation est court, mieux c'est. Le liquide antigel se détériorer dans une certaine mesure après avoir été utilisé pendant une longue période. Après le le liquide antigel se détériore, il sera plus corrosif et la viscosité aussi changer. Par conséquent, il doit être remplacé régulièrement et le remplacement cycle est recommandé pour être remplacé une fois par an. Utilisez de l'eau pure en été et remplacez-le par un nouvel antigel en hiver.

(3) Ne convient pas au mélange. Essayez d'utiliser la même marque d'antigel. Même si les principaux composants des différents types d'antigel sont les mêmes, leur les formules additives seront différentes. Ils ne doivent pas être mélangés pour éviter les produits chimiques réactions, précipitations ou bulles.

Il est recommandé d'utiliser des marques d'antigel professionnelles. Prière de se référer à le contenu suivant pour la correspondance lors de l'utilisation de la marque CLARTANT. Si tu utilises autres marques d'antigel, veuillez ne pas l'utiliser avec de l'eau.

Le CLARTANT, l'antigel adapté au système laser a le après deux modèle s:

(1) Antifrogen R N - Ethylène glycol - type eau (produits industriels, nocif pour les humains);

(2) Antifrogen R L - Propylène Glycol - type d'eau (qualité alimentaire, inoffensif aux humains).

Le rapport de l'antigel CLARTANT est basé sur la température la plus basse chaque année, combinée à l'utilisation réelle, et les conclusions suivantes sont dessiné après le test: (pour référence des acheteurs uniquement)

(1) 6: 4 (60% d'antigel, 40% d'eau) moins 42 ° C - moins 45 ° C;

(2) 5: 5 (50% d'antigel, 50% d'eau) moins 32 ° C - moins 35 ° C.

Remarque: si la machine est arrêtée pendant une longue période (comme Noël vacances) ou le laser est transporté, l'eau de refroidissement de l'équipement doit être drainé. Et utilisez de l'air comprimé pour souffler l'eau résiduelle dans le équipement (y compris le laser et le refroidisseur), de sorte que la glace interne endommager l'appareil.

4. Précautions pour le refroidisseur laser

Il est strictement interdit de démarrer la machine à eau sans eau, et il Il est strictement interdit de court-circuiter la ligne de signal de la machine à eau. le la machine doit être placée dans un endroit sec, aéré et non exposée à des lumière du soleil. La sortie d'air de la machine à eau intégrée ne doit pas être obstruée. Le devant mesure 1 mètre. Il ne devrait y avoir aucun obstacle dans la zone et le les conduites d'eau ne doivent pas être brisées pour assurer la ventilation, la dissipation thermique et débit d'eau régulier.

La température normale de la machine à eau est réglée entre 23 et 24 ° C. La machine à eau émettra une alarme de basse température en raison de la météo. le la bonne façon est d'allumer d'abord la machine à eau et de laisser la machine à eau alimenter pendant un certain temps, ou vous pouvez utiliser un appareil de chauffage pour le faire bouillir correctement. L'eau, dans ce cas, la machine chauffe beaucoup plus vite, ou le la température de l'endroit où la machine à eau est placée doit être maintenue au-dessus 12 ° C.

5. Recommandations pour le stockage du refroidisseur lorsqu'il ne travaille pas dans le froid l'hiver:

5.1 Si l'équipement est arrêté pendant une courte période, il est recommandé de démarrer le refroidisseur separa tel y et de le laisser fonctionner en continu maintenir la température normale de l'eau de travail. Et faites toujours attention au état de fonctionnement du refroidisseur pour éviter une panne de courant.

5.2 Si l'équipement ne fonctionne pas la nuit et s'il est déterminé que il n'y aura pas de panne de courant, veuillez démarrer le refroidisseur separa tel y. Pour l'énergie considérations d'économie, régler la température de l'eau du système à basse température et système à haute température à 5 ～ 10 ℃ (température unique Il en va de même pour refroidisseurs). Assurez-vous que le liquide de refroidissement est en état de circulation et que l'eau la température n'est pas inférieure au point de congélation.

5.3 Si la machine est arrêtée pendant une longue période, assurez-vous de vidanger liquide de refroidissement à l'intérieur du refroidisseur et vidanger le liquide de refroidissement à l'intérieur du réservoir d'eau, chauffage boîtier de tige, pompe à eau, filtre et échangeur de chaleur avec azote. (Si la le liquide de refroidissement ne peut pas être déchargé en raison de contraintes environnementales, veuillez se référer à l'étape 2 pour s'assurer que le liquide de refroidissement est dans un état de circulation et la température de l'eau n'est pas inférieure au point de congélation)

PS: Si le refroidisseur d'eau qui évacue l'eau est démarré pour la première temps après avoir ajouté de l'eau, l'air dans le tuyau peut entraîner un faible débit, puis une alarme de débit d'eau. Si cela se produit, veuillez utiliser le trou d'échappement de l'eau pompe pour faire circuler l'eau Opération d'échappement, ou redémarrer la pompe plusieurs fois à des intervalles de 10 à 20 secondes.
