Critères de classification et de jugement des joints de soudure

Nombre Parcourir:30     auteur:Éditeur du site     publier Temps: 07-07-2024      origine:Propulsé

enquête

Il existe de nombreux types de cordons de soudure.La qualité du cordon de soudure est essentielle à l’intégrité structurelle et à la fonctionnalité.Dans cet article, nous aborderons les problèmes ci-dessus en détail et vous recommanderons un choix parfait : la technologie de soudage laser à fibre optique.


1. Classification des cordons de soudure


1.1 Basé sur la configuration conjointe

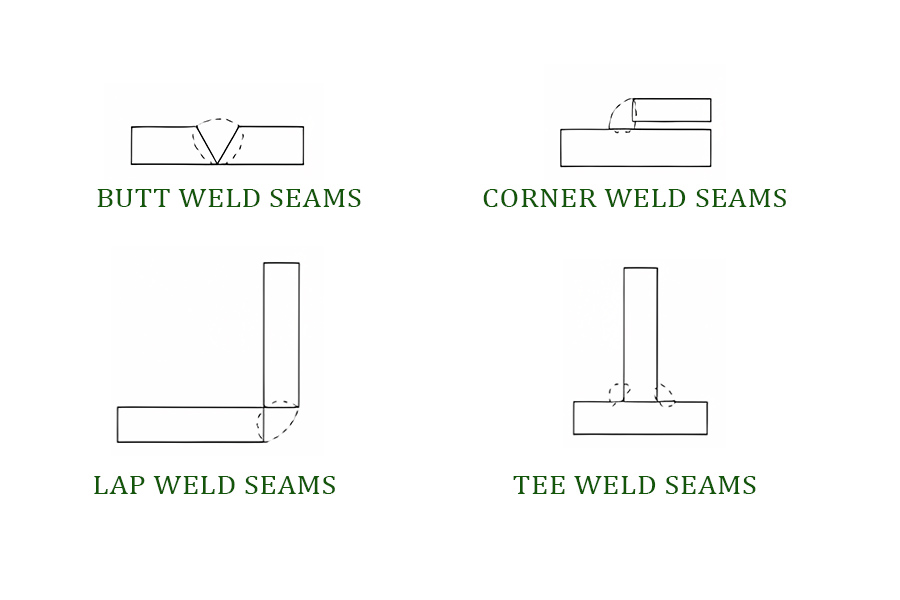

Coutures soudées bout à bout : c'est là que deux pièces sont alignées bord à bord et soudées le long de la surface de contact.Commun pour connecter les extrémités des feuilles ou des tuyaux.

Coutures de soudure d'angle : elles se produisent au coin où deux pièces se rencontrent, souvent observées dans les constructions à ossature.

Coutures de soudure par recouvrement : Impliquent deux pièces qui se chevauchent et qui sont soudées au niveau du chevauchement.Cette soudure continue est généralement utilisée pour assembler des matériaux en feuille.

Coutures de soudure en T : Un joint perpendiculaire où une partie se connecte à la surface d'une autre, formant une forme en « T ».

Coutures de soudure sur les bords : elles sont réalisées le long du bord de deux pièces qui reposent à plat l’une contre l’autre.


soudure


1.2 Basé sur la forme du cordon de soudure

Couture droite : Une soudure simple et linéaire qui est courante dans les joints plus simples.

Couture circulaire : entoure un composant tel qu'un tuyau ou un réservoir cylindrique, crucial pour créer des joints.

Couture en zigzag : présente un motif en zigzag ou ondulé pour augmenter la zone de soudure et améliorer la résistance des joints.


1.3 Basé sur le but de la couture

Coutures de soudure structurelles : elles sont conçues pour supporter des charges et doivent répondre à des normes de résistance et de durabilité élevées.

Joint de soudure : principalement utilisé pour éviter les fuites de fluides ou de gaz, essentiels dans les réservoirs et les systèmes de tuyauterie.


1.4 Basé sur la technique de soudage

Couture de soudure à pénétration totale : La soudure pénètre dans toute l’épaisseur de la pièce.Cela garantit que la résistance de la zone de soudure correspond à la résistance du matériau de base.

Couture de soudure partielle : Ces soudures ne pénètrent pas complètement dans la pièce à usiner.Ils sont généralement utilisés dans des applications moins critiques où la charge n’est pas trop importante.


soudure


2. Évaluation de la qualité de la soudure


La détermination de la qualité des soudures est essentielle.Cela affecte la sécurité, la fiabilité et la durabilité des structures soudées.Voici quelques façons dont les professionnels testent la qualité des soudures.


2.1 Inspection visuelle

Pas de fissures : une soudure de haute qualité ne doit présenter aucune fissure visible.Les fissures indiquent une défaillance matérielle.Ils sont généralement provoqués par un refroidissement rapide ou une concentration de contraintes pendant le soudage.

Cordons uniformes : Le cordon de soudure doit être cohérent et continu.Il ne doit pas y avoir de projections excessives ni de bords irréguliers.Cette uniformité indique que la soudure a été réalisée avec une technique appropriée et des paramètres contrôlés.

Pas de pores ni d'inclusions : les soudures de qualité doivent être exemptes de pores (petits trous) et d'inclusions (matériaux étrangers).Ces défauts peuvent affaiblir l’intégrité structurelle de la soudure.

Fusion et pénétration appropriées : La soudure doit présenter une profondeur et une largeur de fusion adéquates, garantissant que suffisamment de matériau de soudure est fondu pour former une liaison solide.


2.2 Contrôles Non Destructifs (CND)

Test aux rayons X : Cette méthode détecte les défauts internes qui ne peuvent pas être vus à l’œil nu.Comme la porosité, les fissures ou la fusion incomplète.

Test par ultrasons : évalue la continuité et l’uniformité à l’intérieur de la soudure.Il permet d'identifier les défauts pouvant compromettre l'intégrité de la soudure.

Test de particules magnétiques : utilisé pour détecter les défauts de surface et proches de la surface dans les matériaux ferromagnétiques.

Test par ressuage : convient pour identifier les fissures de surface.La méthode utilise un colorant spécial pour pénétrer dans la fissure et rendre la fissure visible à la surface.


2.3 Tests de performances mécaniques

Essais de traction : mesure la résistance à la traction d'une soudure pour déterminer la charge qu'elle peut supporter avant de se rompre.

Test de flexion : évalue la ductilité et la flexibilité de la soudure, en vérifiant son comportement sous les forces de flexion.

Test de dureté : testez la dureté de la zone de soudure, qui doit être comme le matériau de base pour éviter la fragilité.


2.4 Respect des normes et spécifications

Conformité aux normes internationales : assurez-vous que le processus de soudage et les résultats respectent les normes telles que AWS (American Welding Society), ASTM (American Society for Testing and Materials) ou ISO (Organisation internationale de normalisation).Ces normes spécifient des exigences détaillées concernant les matériaux, les processus, les inspections et les critères d'acceptation.


soudure


3. Avantages du soudage laser à fibre optique pour obtenir des soudures de haute qualité


Soudage laser fibre optique les machines présentent des avantages significatifs pour réaliser un soudage continu de haute qualité.Voici les principaux avantages qui les rendent idéaux pour les environnements de fabrication exigeants :


3.1 Haute précision et contrôle

Contrôle de la mise au point fine : les lasers à fibre optique peuvent produire un faisceau hautement focalisé.Cela permet un contrôle précis de l’emplacement et de la taille de la soudure.Ceci est particulièrement avantageux pour les pièces complexes ou petites.

Cohérence et répétabilité : le soudage laser à fibre présente une excellente cohérence et répétabilité.Ceci est essentiel pour une production à grande échelle.Une fois les paramètres de soudage définis, la machine peut produire à plusieurs reprises des joints soudés de haute qualité sans ajustements fréquents.


3.2 Efficacité et rapidité accrues

Capacité de soudage rapide : La densité de puissance élevée fournie par les lasers à fibre permet des vitesses de soudage plus rapides.Cette fonctionnalité améliore considérablement l’efficacité de la production.

Besoins de post-traitement réduits : la précision de son processus de soudage et la qualité du cordon de soudure sont relativement élevées.Cela réduit le besoin de finition après soudage, améliorant ainsi encore la production.


3.3 Production d'énergie stable

Haute stabilité : les lasers à fibre fournissent une sortie laser stable.Cela garantit une répartition uniforme de l’énergie pendant le soudage, ce qui est essentiel pour obtenir des soudures cohérentes et sans défauts.

Paramètres laser réglables : les machines de soudage laser à fibre optique permettent de modifier la puissance du laser, la fréquence d'impulsion et la durée en fonction de différents matériaux et épaisseurs, optimisant ainsi les résultats de soudage.


3.4 Adaptabilité des matériaux

Polyvalence dans la manipulation des matériaux : les lasers à fibre sont capables de souder une large gamme de matériaux.Cela inclut les métaux difficiles à souder tels que l’aluminium et le cuivre.Cette adaptabilité les rend très précieux dans divers domaines de fabrication.


3.5 Zone affectée par la chaleur minimisée

Faible apport thermique : la précision des lasers à fibre permet de réduire la zone affectée thermiquement (ZAT).Cela réduit la déformation thermique et les contraintes dans le matériau.La préservation des propriétés du matériau permet de maintenir l’intégrité et la fonctionnalité du composant.


3.6 Respect de l'environnement

Consommation d'énergie et déchets réduits : le soudage laser à fibre optique est plus économe en énergie que les méthodes de soudage traditionnelles.Grâce à sa haute précision, moins de déchets sont générés, ce qui contribue à une fabrication durable.


4. Conclusion


La qualité des soudures affecte grandement les pièces soudées.Le soudage laser à fibre optique devrait jouer un rôle clé pour relever ces défis.Un aller mauvais choix est souvent le début du succès.Si vous souhaitez en savoir plus, s'il vous plaît Cliquez ici à Nous contacter.
