Composition, développement et caractéristiques des systèmes de soudage laser

Nombre Parcourir:30     auteur:Éditeur du site     publier Temps: 08-17-2024      origine:Propulsé

enquête

Les systèmes de soudage laser jouent un rôle essentiel dans la production de soudures de haute qualité et de haute précision. Cet article présentera les composants des systèmes de soudage laser, ainsi que leur évolution, leurs avantages, leurs applications et leur achat.


1. Aperçu des machines de soudage laser



Qu'est-ce qu'une machine à souder laser ?


Une machine de soudage laser est un outil qui utilise un faisceau laser concentré pour assembler des matériaux, généralement des métaux ou des thermoplastiques. Le laser produit une source de chaleur focalisée qui fait fondre le matériau, lui permettant de fusionner en refroidissant. Ce procédé est connu pour sa précision, sa rapidité et sa capacité à créer des soudures solides et durables.


Types de machines de soudage laser


Les Machine de soudage laser sont disponibles en différents types, chacun étant conçu pour des applications spécifiques :

  • Machines de soudage laser portables : elles sont légères et mobiles, ce qui permet une flexibilité dans les projets plus petits ou sur site.

  • Machines de soudage laser portatives : elles sont faciles à utiliser et sont idéales pour les applications où le contrôle manuel est essentiel.

  • Machines de soudage laser fixes : elles sont généralement intégrées aux lignes de production pour les processus de soudage automatisés à grande échelle. Ils sont connus pour leur haute précision et leur cohérence en milieu industriel.


2. Composants de base des systèmes de soudage laser


Les systèmes de soudage laser se composent de plusieurs composants clés. Ces composants fonctionnent ensemble pour produire des soudures précises et de haute qualité.


2.1 Source laser


Rôle de la source laser : La source laser est le cœur du système de soudage. Il génère le faisceau laser nécessaire à la réalisation du soudage. Ce faisceau fournit une lumière concentrée et à haute énergie qui fait fondre les matériaux à assembler, leur permettant de fusionner en refroidissant. La qualité et le type de source laser influencent directement la précision, la profondeur et la vitesse de la soudure.


Types courants : Il existe plusieurs types de sources laser couramment utilisées en soudage :

  • Lasers à fibre : Ces lasers sont connus pour leur haute efficacité et leur excellente qualité de faisceau. Ils utilisent une fibre optique comme support de gain et sont idéaux pour les tâches de soudage de précision.

  • Lasers CO2 : Ce sont des lasers à gaz qui utilisent du dioxyde de carbone comme milieu laser. Ils sont puissants et efficaces pour souder des matériaux plus épais et sont également polyvalents pour couper des matériaux non métalliques.

  • NdLasers : Les lasers Nd : YAG sont des lasers à semi-conducteurs. Connus pour leur puissance de crête élevée et leur efficacité de fonctionnement pulsé, ils peuvent être utilisés pour le soudage à pénétration profonde et le perçage de précision.

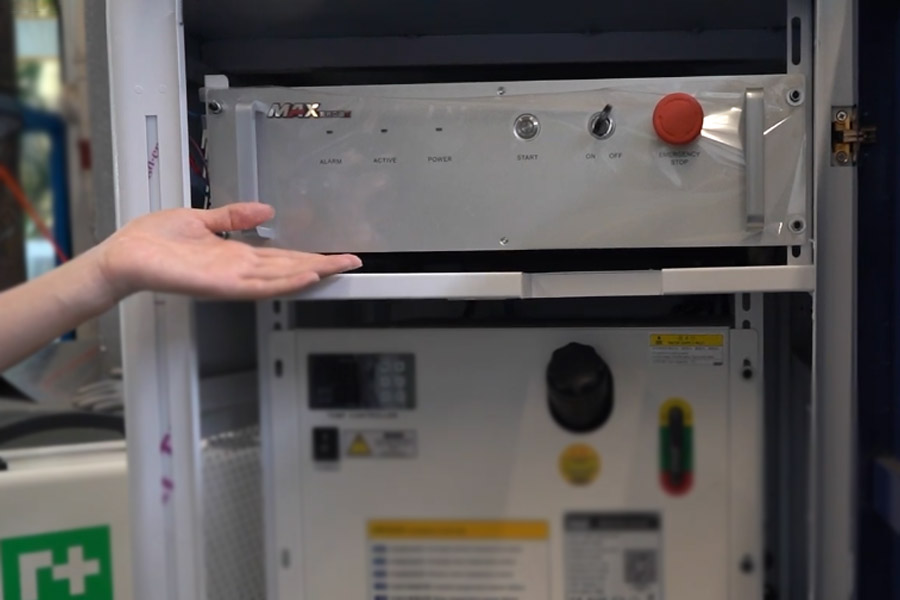

source laser de soudage


2.2 Système de distribution de faisceau


Importance de la délivrance du faisceau : le système de délivrance du faisceau gère la transmission du faisceau laser de la source à la pièce. Ce système garantit que le faisceau laser est dirigé avec précision vers la zone de soudure. Cela maintient la qualité et la précision requises pour un soudage efficace.


Le système de distribution de faisceau comprend généralement les composants suivants :

  • Fibre optique : dans les systèmes laser à fibre, le faisceau laser est transmis à travers une fibre optique, ce qui permet une flexibilité et une facilité d'intégration dans les systèmes automatisés.

  • Miroirs et lentilles : ces éléments optiques sont utilisés pour focaliser et diriger le faisceau laser sur la zone cible. L'alignement et la qualité de ces composants sont essentiels au maintien de la précision et de l'efficacité du processus de soudage.

  • Collimateurs et expanseurs de faisceau : ces appareils ajustent la taille et la focalisation du faisceau, garantissant que l'énergie laser est concentrée sur l'endroit souhaité.

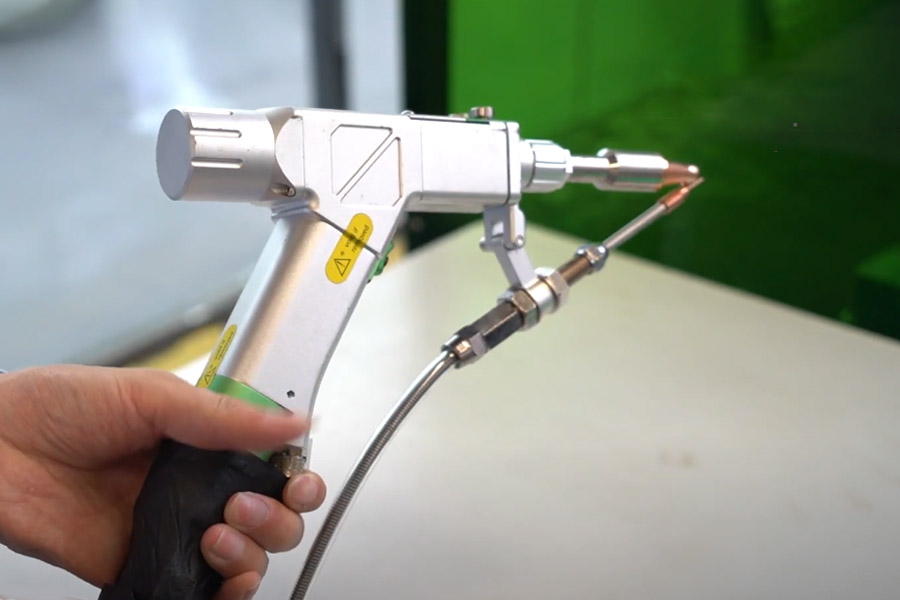

Pistolet de soudage laser


2.3 Système de refroidissement


Nécessité d'un système de refroidissement : Le système de refroidissement est utilisé pour contrôler la température de la source laser et d'autres composants clés. Une grande quantité de chaleur est générée lors du processus de soudage au laser. S'il n'est pas géré correctement, cela peut provoquer une surchauffe et endommager l'équipement.


Il existe deux principales méthodes de refroidissement utilisées dans les systèmes de soudage laser :

  • Refroidissement par air : Cette méthode utilise l’air ambiant pour dissiper la chaleur. C'est plus simple et plus rentable, mais cela peut ne pas suffire pour les lasers de haute puissance ou dans les environnements où le contrôle de la température est critique.

  • Refroidissement par eau : Cette méthode consiste à faire circuler de l’eau pour absorber et évacuer la chaleur. Le refroidissement par eau est plus efficace que le refroidissement par air et est couramment utilisé dans les systèmes laser haute puissance où un contrôle précis de la température est nécessaire.

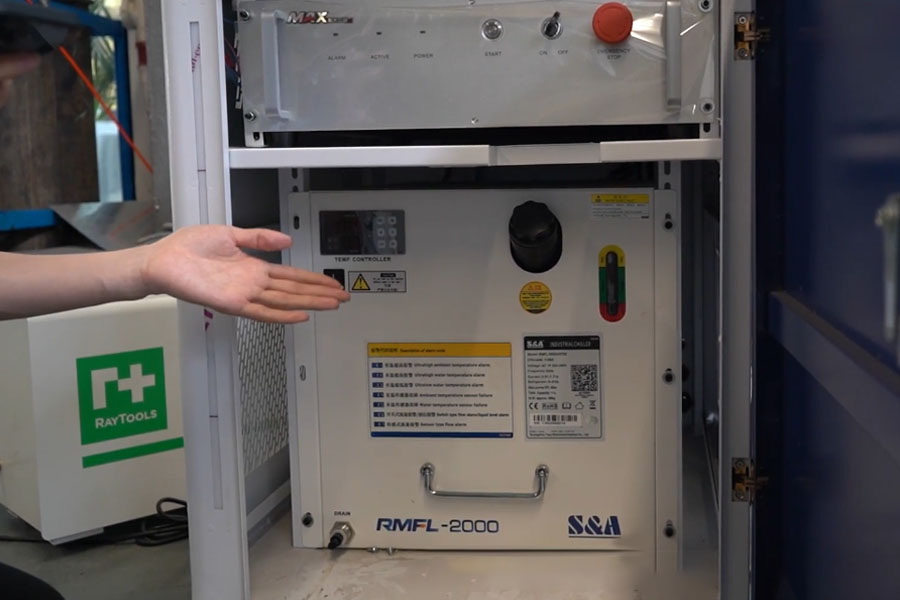

Système de refroidissement pour soudage laser


2.4 Système de manipulation des pièces


Rôle de la manipulation des pièces : les systèmes de manipulation des pièces garantissent que le matériau de soudage est positionné et déplacé avec une grande précision pendant le processus de soudage. Ce système est principalement utilisé dans les tâches de soudage automatisées.


Avantages de l'automatisation

  • Tables CNC : Les tables CNC permettent un contrôle précis du mouvement de la pièce le long de nombreux axes. Ceci est essentiel pour les modèles de soudage complexes ou les situations où une répétabilité élevée est requise.

  • Bras robotiques : dans les configurations plus avancées, les bras robotiques peuvent manipuler la pièce ou la tête laser. Cela peut offrir flexibilité et précision pour une variété de tâches de soudage. Ils sont particulièrement utiles dans la fabrication automobile et aérospatiale, où la précision et l'automatisation sont essentielles.


2.5 Système de contrôle


Fonction du système de contrôle

Le système de contrôle est le cerveau de la machine de soudage laser, chargé de gérer et d'optimiser l'ensemble du processus de soudage. Il garantit que tous les composants fonctionnent en harmonie pour obtenir des résultats cohérents et de haute qualité. Le système de contrôle maintient la précision et la répétabilité dans les soudages complexes et automatisés.


Principales fonctionnalités

  • Paramètres de soudage : Le système de contrôle permet à l’opérateur de définir et d’ajuster les paramètres de soudage. Les exemples incluent la puissance laser, la fréquence d’impulsion, la vitesse de soudage et la distance focale. Ces réglages sont essentiels pour adapter le procédé de soudage aux différents matériaux et épaisseurs.

  • Ajustements en temps réel : les systèmes de contrôle modernes assurent une surveillance et des ajustements en temps réel. Les capteurs du système renvoient les données au contrôleur, permettant des ajustements dynamiques. Cela permet une qualité de soudage constante même dans des conditions variables telles que des changements de matériau ou de température ambiante.

  • Intégration logicielle : les systèmes de contrôle sont souvent intégrés aux logiciels CAO/FAO pour programmer avec précision les trajectoires de soudage. Cette intégration permet d'automatiser des modèles de soudage complexes. Cela réduit le risque d’erreur humaine et améliore l’efficacité. Les systèmes de contrôle avancés peuvent également soutien enregistrer et analyser des données, ce qui permet d'optimiser les processus.

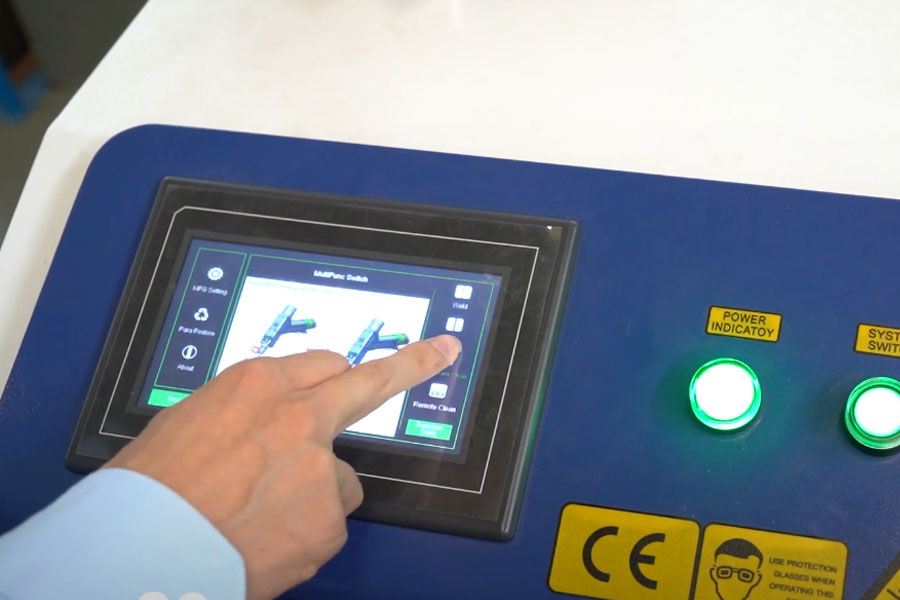

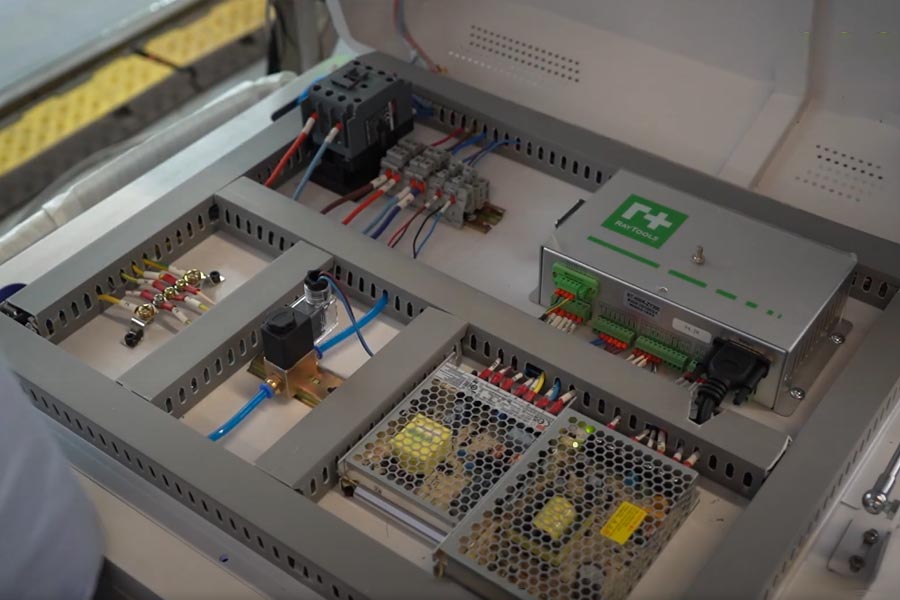

Système de contrôle du soudage laser soudage par faisceau laser


2.6 Système de sécurité


Importance du système de sécurité

La sécurité est primordiale dans le soudage au laser en raison des niveaux d'énergie élevés et des dangers potentiels impliqués. Le système de sécurité est conçu pour protéger les opérateurs, l'équipement et l'environnement contre les dangers du rayonnement laser, les risques électriques et autres risques associés au processus de soudage. Un système de sécurité robuste garantit le respect des règles de sécurité et minimise le risque d'accident.


Composants clés

  • Blindage laser : des enceintes de blindage laser sont utilisées pour confiner le faisceau laser dans un environnement contrôlé. Ces enceintes sont généralement constituées de matériaux qui absorbent ou réfléchissent l'énergie laser, garantissant ainsi que le faisceau ne s'échappe pas de la zone de soudage désignée.

  • Interrupteurs d'arrêt d'urgence : des interrupteurs d'arrêt d'urgence sont stratégiquement placés autour du système de soudage, permettant aux opérateurs d'arrêter rapidement le laser en cas d'urgence. Ces interrupteurs constituent un élément de sécurité essentiel qui peut prévenir les accidents et les dommages à l'équipement.

  • Systèmes de verrouillage : les systèmes de verrouillage sont des mécanismes de sécurité qui garantissent que certaines conditions sont remplies avant que le laser puisse être activé. Par exemple, le laser ne peut être activé que si le blindage est en place et que la zone de travail est sécurisée. Si l’une de ces conditions n’est pas remplie, le système de verrouillage empêche le laser de se déclencher, réduisant ainsi le risque d’accident.


Contrôle environnemental

Également pour la sécurité des opérateurs, le contrôle environnemental est un aspect important du système de sécurité. Le soudage au laser peut produire des fumées et d'autres sous-produits qui doivent être gérés pour garantir un environnement de travail sûr. Des systèmes d'extraction de fumées et une ventilation adéquate sont essentiels pour maintenir la qualité de l'air et protéger les opérateurs contre l'inhalation de substances nocives.


2.7.Système d'approvisionnement en gaz


Nécessité de l'approvisionnement en gaz

Le système d’alimentation en gaz joue un rôle essentiel dans le soudage laser. Il fournit un gaz de protection et protège la zone de soudage de l'oxydation et de la contamination. Le choix du gaz et la manière dont il est délivré peuvent affecter considérablement la qualité de la soudure. Ainsi, le système d'alimentation en gaz fait partie intégrante du processus de soudage.


Fonctions du gaz de protection

  • Protection contre l'oxydation : L'oxygène peut provoquer une oxydation et affaiblir la soudure. Le gaz de protection empêche le bain de soudure fondu d'être exposé à l'oxygène de l'air. Les gaz de protection courants comprennent l'arallern, l'hélium et l'azote. Le choix de chaque gaz repose sur le matériau de soudure et les caractéristiques de soudure souhaitées.

  • Protection du bain de soudure : également pour empêcher l'oxydation, le gaz de protection aide également à stabiliser le bain de soudure en créant une atmosphère contrôlée autour de lui. Cette stabilisation est importante pour produire des soudures lisses et cohérentes.

  • Suppression du plasma : lors du soudage au laser à haute puissance, un nuage de plasma peut se former au-dessus du bain de soudure, interférant avec le faisceau laser. Certains gaz, comme l'hélium, sont efficaces pour supprimer ce plasma, permettant au laser de pénétrer plus profondément et d'obtenir une meilleure qualité de soudure.


Contrôle du débit de gaz

Le débit et la méthode de distribution du gaz de protection sont des facteurs critiques qui doivent être soigneusement contrôlés. Un débit de gaz trop important peut provoquer des turbulences dans le bain de soudure, entraînant des défauts, tandis qu'un débit de gaz trop faible peut ne pas assurer une protection adéquate. Les systèmes de soudage au laser comprennent généralement des débitmètres et des régulateurs pour garantir que le gaz est délivré au débit correct.


Sélection de gaz pour différentes conditions

  • L'Arallern est couramment utilisé pour le soudage de l'aluminium et de l'acier inoxydable en raison de ses propriétés inertes et de sa capacité à produire des soudures propres et sans oxyde.

  • L'hélium est souvent choisi pour le soudage à pénétration profonde en raison de sa capacité à augmenter la densité énergétique du faisceau laser.

  • L'azote peut être utilisé dans certaines applications pour améliorer les propriétés mécaniques de la soudure ou pour réduire la formation de porosité.

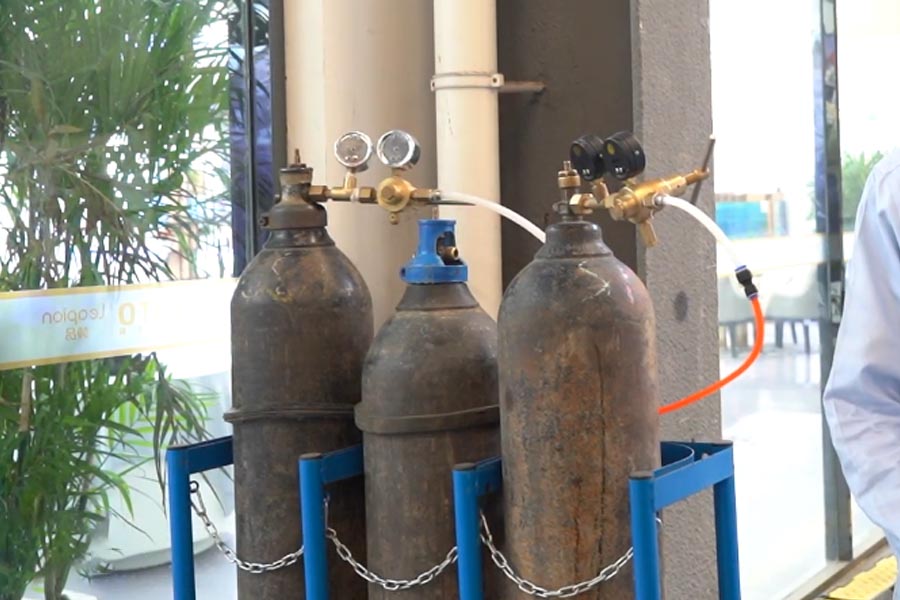

Système de protection contre les gaz de soudage laser


3. Historique du soudage laser



Première technologie de soudage laser


L’histoire du soudage laser a commencé avec le développement du premier laser dans les années 1960. Au départ, la technologie laser était plus théorique et avait des applications pratiques limitées. La première application pratique des lasers pour le soudage a été le développement des lasers CO2. Ces premiers systèmes étaient volumineux, coûteux et limités en puissance. Mais ils ont également démontré le potentiel du soudage laser en milieu industriel. Les premières expériences se sont concentrées sur de simples soudures de métaux et d'autres matériaux, montrant que les lasers pouvaient réaliser des soudures précises et propres avec un minimum de zones affectées par la chaleur.


TechnologieAvancées physiques

La technologie du soudage au laser a fait des progrès significatifs au fil des décennies. L’introduction du laser à fibre a marqué une étape majeure. Il offre une meilleure qualité de faisceau, une efficacité plus élevée et une plus grande flexibilité. Contrairement à leurs prédécesseurs, les lasers à fibre utilisent des fibres optiques pour générer et envoyer le faisceau laser. Cela permet un contrôle plus précis et des niveaux de puissance plus élevés. En outre, le développement des lasers au néodyme a conduit à des puissances de crête plus élevées et à la possibilité de fonctionner en mode pulsé. Ceci est idéal pour des applications spécifiques telles que le soudage et le perçage à pénétration profonde.


Ces avancées technologiques ont conduit à la miniaturisation des systèmes de soudage laser. Les systèmes modernes sont plus compacts, plus économes en énergie et peuvent être intégrés dans des lignes de production automatisées.


Application modernes de machines à souder au laser


Aujourd’hui, les machines de soudage laser sont indispensables dans diverses applications industrielles. Dans l’industrie automobile, ils peuvent être utilisés pour souder des carrosseries de voitures, des composants d’engrenages et des batteries. Dans le secteur aérospatial, le soudage laser garantit l’intégrité structurelle des composants critiques. L’industrie électronique peut s’appuyer sur le soudage laser pour réaliser des tâches délicates.


La polyvalence des machines de soudage laser modernes les rend encore plus polyvalentes. Ils peuvent être utilisés dans des secteurs où la précision et la propreté sont essentielles, comme la fabrication de dispositifs médicaux. De plus, le développement continu de la technologie de soudage laser rend ces machines plus adaptables, efficaces et rentables.

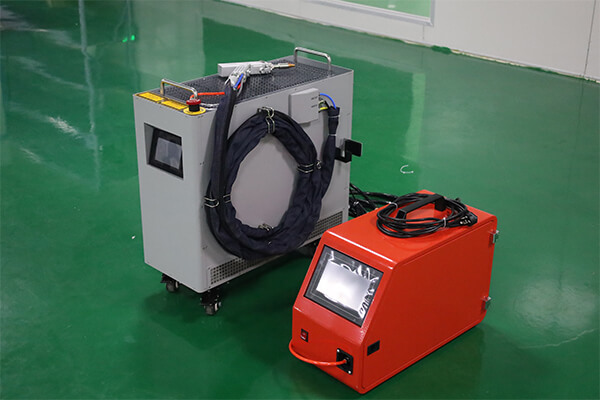

soudeuse à faisceau laser


4. Avantages des machines à souder laser



Haute précision et qualité


Le soudage de haute précision est l’un des avantages les plus importants des machines à souder au laser. Le faisceau laser focalisé permet un contrôle précis du processus de soudage. Cela minimise la déformation et réduit la zone affectée par la chaleur. Cette précision est cruciale car même de légers écarts peuvent compromettre l’intégrité du produit final. Dans l’industrie aérospatiale, par exemple, la précision du soudage est essentielle pour garantir la solidité et la fiabilité des composants fonctionnant dans des conditions extrêmes.


Efficacité et rentabilité


Les Machine de soudage laser sont connus pour leur rendement élevé, leur faible consommation d'énergie et leurs vitesses de production plus rapides. L'énergie concentrée du laser permet des vitesses de soudage plus rapides que les méthodes traditionnelles. Cela permet des temps de production plus courts et des rendements plus élevés. De plus, le soudage au laser est un processus sans contact, ce qui entraîne moins d'usure de l'équipement, ce qui entraîne une réduction des coûts de maintenance au fil du temps. Cette efficacité fait des machines de soudage laser une solution rentable pour la production en grand volume.


Avantages environnementaux


Le soudage laser est un procédé respectueux de l'environnement. Elle produit moins de déchets et de pollution que les méthodes de soudage traditionnelles. Puisqu’il s’agit d’un processus sans contact, un minimum de consommables tels que des électrodes ou des matériaux de remplissage sont utilisés. De plus, la précision du soudage laser signifie que moins de matériaux sont gaspillés et que le processus produit moins d'émissions. Cela fait du soudage au laser une option intéressante pour les entreprises qui souhaitent respecter l'environnement.

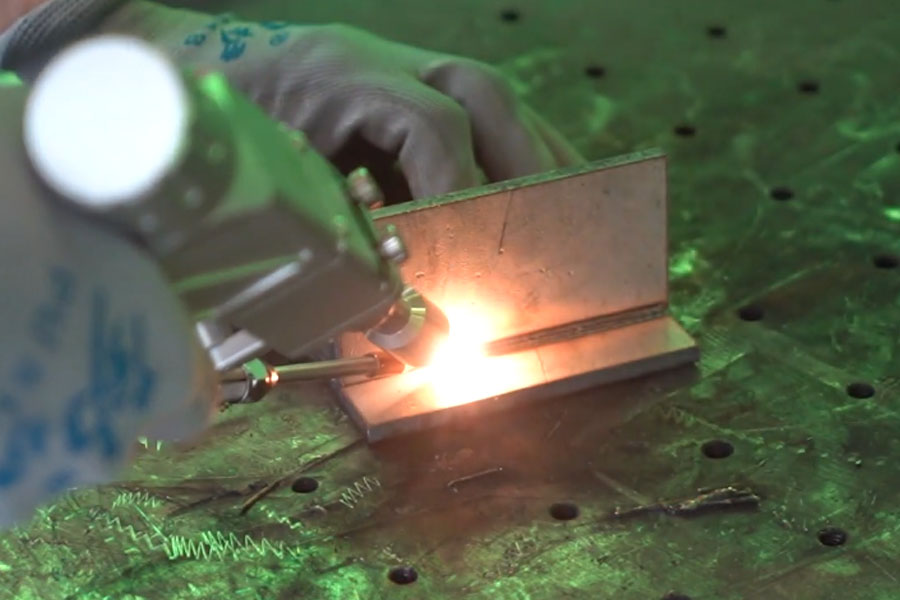

qu'est-ce que le soudage par faisceau laser


5. Application de machines à souder au laser



Fabrication industrielle


Les Machine de soudage laser sont largement utilisés dans la fabrication industrielle. Dans l’industrie automobile, le soudage laser est utilisé pour assembler des carrosseries de voitures, des batteries de véhicules électriques et même des composants de précision tels que des capteurs. Il est capable de produire des soudures constantes et de haute qualité à des vitesses élevées. Le soudage laser est donc essentiel pour répondre aux besoins d’une production à grande échelle. Dans la fabrication aérospatiale, le soudage laser garantit que les composants sont connectés avec précision et fiabilité. Une résistance élevée et une déformation minimale sont essentielles pour maintenir l’intégrité et les performances du système.


Dans l’industrie électronique, le soudage au laser est utilisé pour assembler des composants petits et délicats. Les exemples incluent les connecteurs, les circuits imprimés et les batteries. La précision du soudage laser minimise le risque d’endommager les composants sensibles. Cette capacité est particulièrement importante dans la production d'appareils électroniques grand public, d'appareils médicaux et d'équipements de communication.


Application spéciaux


Les Machine de soudage laser sont également utilisés dans des applications nécessitant une précision et une propreté élevées. Le soudage laser pour dispositifs médicaux permet d'assembler des composants petits et complexes dans des instruments chirurgicaux, des implants et d'autres dispositifs médicaux. La précision et le contrôle du soudage laser ne compromettent pas leur biocompatibilité ou leur intégrité structurelle.


Les Machine de soudage laser sont également utilisés dans des applications nécessitant une précision et une propreté élevées. Les dispositifs médicaux soudés au laser joignent des instruments chirurgicaux, des implants ou de petites pièces complexes. La précision et le contrôle du soudage laser ne compromettent pas leur biocompatibilité ou leur intégrité structurelle.


avantage du soudage par faisceau laser


6. Prix de la machine à souder au laser



Facteurs influençant le prix


Le prix d’une machine à souder laser peut varier considérablement en fonction de nombreux facteurs. La puissance du laser est l’un des principaux facteurs déterminant le coût. Les lasers plus puissants peuvent souder des matériaux plus épais ou atteindre des vitesses de soudage plus rapides et ont donc tendance à être plus chers. Le type de laser peut également affecter le prix, les lasers à fibre coûtant généralement plus cher en raison de leur technologie avancée et de leur efficacité que les lasers au CO2 ou au néodyme.


La marque et le pays origine peuvent également affecter le prix. Les marques connues pour leur qualité et leur fiabilité facturent généralement des prix plus élevés. Les machines produites dans des pays où les coûts de main-d’œuvre et de production sont plus élevés ont tendance à être plus chères. De plus, le niveau d’automatisation et l’augmentation des fonctionnalités peuvent augmenter le coût global.


Coût des soudeurs laser


Les Machine de soudage laser vont des modèle relativement abordables adaptés aux petites entreprises aux machines haut de gamme conçues pour les grandes applications industrielles. Les machines de soudage laser d'entrée de gamme, portatives ou portatives, commencent entre 3 000 et 10 000 dollars, selon la puissance et les fonctionnalités. Les systèmes plus avancés avec une puissance de sortie plus élevée et de plus grandes capacités d’automatisation peuvent coûter entre 10 000 $ et 200 000 $, voire plus. Les systèmes de soudage laser industriels haut de gamme entièrement automatisés peuvent coûter plus de 30 000 $, surtout lorsqu'ils sont personnalisés pour une application spécifique.


Analyse coûts-avantages


Lorsque vous envisagez l’achat d’une machine de soudage laser, il est important d’effectuer une analyse coûts-avantages. Même si l’investissement initial peut être élevé, les économies à long terme le rendent plus rentable. En effet, cela peut augmenter les vitesses de production, réduire les coûts de main-d’œuvre et réduire les besoins de maintenance. En outre, la haute précision et la haute qualité du soudage laser peuvent réduire le besoin de retouches et améliorer la qualité globale du produit. Cela augmente encore le retour sur investissement.

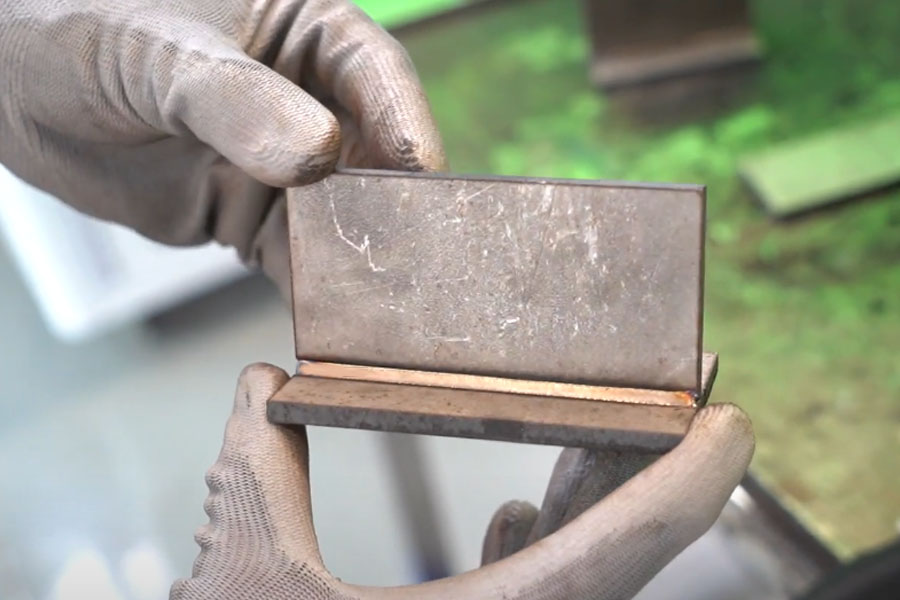

application du soudage par faisceau laser


7. Comment acheter une machine de soudage laser rentable



Choisir le bon fournisseur


La sélection du bon fournisseur est cruciale lors de l’achat d’une machine à souder laser. Il est essentiel de travailler avec un fournisseur réputé qui propose des équipements fiables et fournit des soutien complets. Les facteurs clés à considérer comprennent :

  • Réputation et expérience : recherchez des fournisseurs ayant de solides antécédents dans le secteur. Les fournisseurs expérimentés sont plus susceptibles de proposer des machines de haute qualité et possèdent l’expertise nécessaire pour vous aider à choisir le système adapté à vos besoins.

  • Service après-vente : les fournisseurs qui offrent un service après-vente soutien solide sont inestimables. Cela peut inclure la maintenance, les réparations et l’aide technique. Cela soutien garantit que votre machine reste en parfait état, réduisant ainsi les temps d'arrêt et prolongeant sa durée de vie.

  • Garantie et politique de retour : assurez-vous que le fournisseur offre une garantie et une politique de retour claire. Une garantie allerod peut protéger votre investissement et vous offrir une tranquillité d'esprit.


Évaluer vos besoins


Avant d'acheter une machine à souder laser, il est essentiel d'évaluer vos besoins spécifiques :

  • Exigences de production : Tenez compte du volume et du type de tâches de soudage dont votre entreprise a besoin. La production à grand volume peut nécessiter une machine plus puissante et automatisée, tandis que les opérations plus petites peuvent bénéficier d'un modèle plus basique.

  • Compatibilité des matériaux : assurez-vous que la machine que vous choisissez est compatible avec les matériaux que vous envisagez de souder. Différents lasers sont mieux adaptés à différents matériaux, il est donc essentiel de sélectionner le bon type.

  • Considérations budgétaires : déterminez votre budget et trouvez une machine qui offre le meilleur équilibre entre fonctionnalités et coût dans les limites de votre budget. Actuellement, les soudeurs laser chinois deviennent de plus en plus populaires. Parce qu'il a un meilleur rapport qualité-prix et des performances stables. L'examen des soudeurs laser chinois s'améliore également de plus en plus.


Visite sur places et tests


Dans la mesure du possible, visitez les installations du fournisseur pour voir la machine en action. Cette visite vous permet de :

  • Performance du test : observez les performances de la machine sur les matériaux que vous utiliserez. Cette expérience directe peut vous aider à évaluer les capacités de la machine et son adéquation à vos tâches spécifiques.

  • Options de personnalisation des tests : si vos tâches de soudage nécessitent des personnalisations spécifiques, tester ces options lors de votre visite peut vous aider à garantir que la machine répond exactement à vos exigences.

  • Parlez avec des techniciens : interagir directement avec des techniciens ou des ingénieurs qui connaissent bien l'équipement peut fournir des informations et des conseils précieux pour tirer le meilleur parti de la machine.


Que faire suivant


Les systèmes de soudage laser font partie intégrante des processus industriels modernes, avec une précision, une efficacité et une polyvalence inégalées. Leapion est profondément impliqué dans l'industrie du laser depuis de nombreuses années et ses produits de haute qualité sont exportés dans le monde entier. Si vous êtes également intéressé par cette technologie, bienvenue sur Nous contacter pour le meilleur devis !
