Configuration d'une salle climatisée pour la source laser

Nombre Parcourir:0     auteur:Léapion     publier Temps: 07-14-2022      origine:https://www.leapion.com/

enquête

Première option :


A propos de la configuration d'une salle climatisée pour la source laser, pour faire fonctionner la source laser mieux et plus stablement et prolonger sa durée de vie de la source laser.


La taille de la salle climatisée : largeur*longueur*hauteur=2000MM*2500MM*2000MM, l'espace de toute la salle climatisée est d'environ 10m³,


Le dessin coté de la salle climatisée est illustré à la figure 1 ci-dessous.


方案一 4


Figure 1


L'entrée de la conduite d'eau et la conduite de commande sont représentées sur la figure 2 ;


方案一 3

Figure 2


La sortie du câble à fibre optique est illustrée à la figure 3 ;

方案一 1

figure 3


Diagramme schématique de l'installation du climatiseur, comme illustré à la figure 4 ;

方案一 5

Figure 4


Une fois l'installation terminée, le dessin d'effet global est illustré à la figure 5 et la pièce climatisée doit être bien scellée.

透视图

Figure 5


En matière de climatisation, il est conseillé : Climatiseur 1,5 cv (ou 2 cv), bi-température, avec fonction déshumidification.Il est recommandé de choisir un climatiseur de marques bien connues.


Deuxième option :


La taille de la salle climatisée : longueur*largeur*hauteur=1500mm*1500mm*2000mm.L'espace de l'ensemble de la salle climatisée est d'environ 4,5m³,

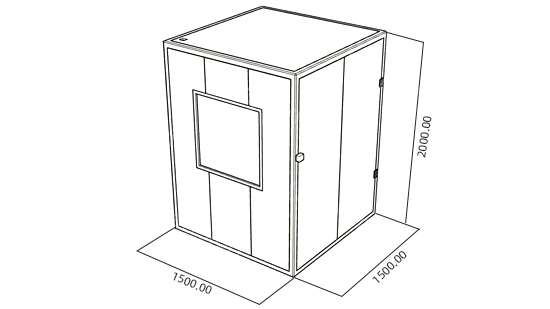

Le dessin coté de la salle climatisée est illustré à la figure 6 ci-dessous.

方案二 1

Figure 6

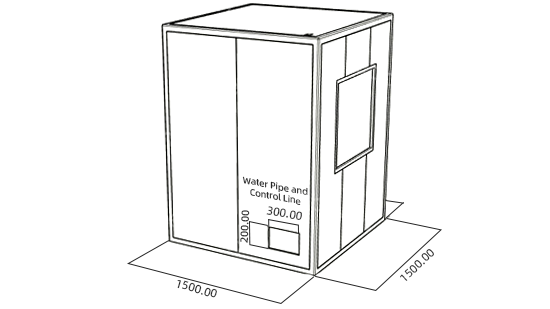

L'entrée de la conduite d'eau et la conduite de commande sont représentées sur la figure 7 ;

方案二 3

Figure 7

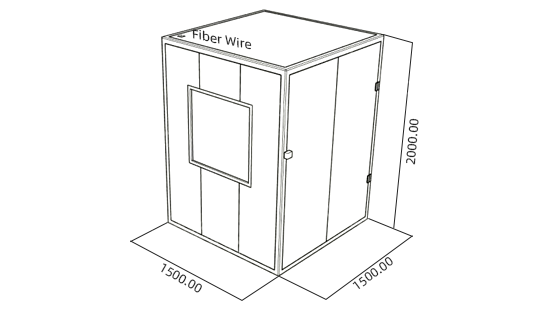

La sortie du câble à fibre optique est illustrée à la figure 8 ;

方案二 4

Figure 8

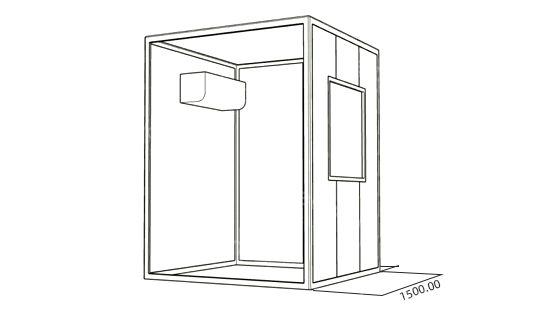

Schéma de principe de l'installation du climatiseur, comme illustré à la figure 9 ;

方案二 5

Figure 9


Au niveau de la climatisation du plan petite pièce climatisée, il est préconisé : Climatiseur 1 cv, Climatiseur bi-température, avec fonction déshumidification.Il est recommandé de choisir un climatiseur de marques bien connues.
